ローコスト ロータリーエンコーダー ＫＥ−ＯＨ０１
適 用
 　本仕様書は、ロータリーエンコーダーKE−ＯＨ01，02について適応する。
エンコーダー仕様
出力方式 インクリメンタル
出力相 ２相（Ａ，Ｂ）
出力波形 方波形
分解能／1回転 A, B相 １００／Ｒ
出力信号 ＴＴＬレベル
最大許容回転数 ５００ｒｐｍ ＊１
＊１ 摩擦によるハブの摩耗のないように
ご注意ください
最大定格値（Ta=＋２５℃）
最大印加電圧 Ｖcc ＤＣ＋７Ｖ
ＬＥＤ逆電圧 ＶＲ ＤＣ＋５Ｖ
ＬＥＤ逆電流 ＩＦ ６０ｍＡ
順電流温度低減率 ＊２ ＩＦ −０．８ｍＡ／℃
動作温度範囲 ＊３ Ｔｏｐｒ -５〜＋８０℃
動作湿度範囲 ＊３ Ｈｏｐｒ ３０〜９０％・ＲＨ
保存温度範囲 Ｔｓｔｇ -２０〜＋８０℃
保存湿度範囲 Ｈｓｔｇ ３０〜９０％・ＲＨ
半田付け温度 ＊４ Ｔｓｏｌ ２６０℃
　
　
　
＊２ 温度範囲は、Ｔａ≧２５℃
＊３ 氷結、結露の無い事　　　
　
　
　
＊４ ５秒以内

電気的工学的特性・他（Ta=-５〜＋８０℃）
電源電圧 DC+５V±１０％
消費電流 ３０ｍA以下 at Vcc=5V, IF=17mA
最大応答周波数 ２０ｋＨｚ Ｍａｘ． 　　　　　　　　　　　　　at Vcc=5V, IF=17mA

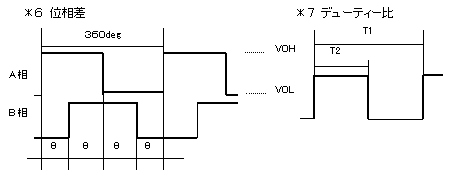

位相差 ＊６ A-B相 Min.１５ ｔｙｐ．９０ Ｍａｘ．１６５ｄｅｇ． at Vcc=5V, IF=17mA
ﾃﾞｭｰﾃｨ比 ＊７ A, B相 Min.１５ ｔｙｐ．９０ Ｍａｘ．１６５ｄｅｇ． at Vcc=5V, IF=17mA
ﾊｲﾚﾍﾞﾙ出力電圧＊６ A, B相 ４Ｖ Min. 　　　　　　　　　 　　　　　　 at Vcc=5V, IF=17mA
ﾛｰﾚﾍﾞﾙ出力電圧＊６ A, B相 ０．４Ｖ Ｍａｘ．１６５ｄｅｇ．　　　　　　　 at Vcc=5V, IF=17mA
耐震動 １０Ｈｚ〜５０Ｈｚ 複振幅１．５mm Ｘ，Ｙ，Ｚ 各方向各１時間
接続形態 ＫＥ−ＯＨ０１：コネクタ有り、ＫＥ−ＯＨ０２：コネクタ無し

Dt=×100
