回帰反射型超音波センサ US−01UF
適 応
本仕様書は、回帰反射形超音波センサ US−01UFについて適応する。
最大定格値
最大印加電圧(電源) Vcc 6V Max.
最大負荷電圧(出力) Vout 15V Max.
最大負荷電流(出力) Iout 200mA
最大負荷−電圧 0.6V 保護用クランプ有り
最大負荷−電流 100mA(クランプダイオード電流)
使用温度範囲 Topr -10〜+40℃

電気的特性(Ta=+25℃)
検出距離 5mm〜150mm Max.
電源電圧 DC5V±10%
消費電流 10mA typ.(2.5mA 非動作時)
応答時間 10msec. Max.
出力形態 遮音動作
制御出力 NPNオープンコレクタ
(備考)TTL又はCMOSロジックレベルで直接使用する場合は、
    出力にプールアップ抵抗を付加ください。


本超音波センサは超音波素子の特殊な利用(U.P.PENDING)により検出物を確実に検出するように

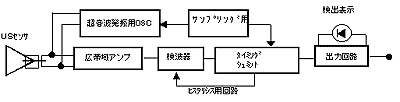

構成されております。 上記ブロック図中のタイミング回路は、計算上検出距離の数倍に設定されており、
常に反射板とセンサの間に物体がないかどうかを監視しています。
